过载检测拉压力传感器装置说明示例

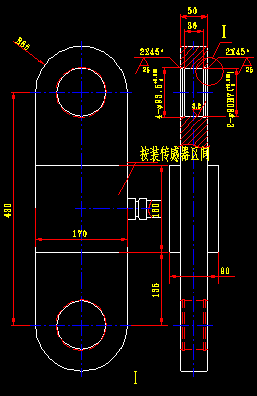

    本设备斗轮取料装置设有取料过载检测装置,其具体原理是在斗轮减速机支反力臂连杆上装有一拉力传感器用以检测该处之拉力。当斗轮过载时,该拉杆拉力增大。通过传感器变成电信号送至PLC,实现报警及控制。传感器测力范围0~110kN。对应电流输出4~20mA。设计报警及保护载荷为70kN。当拉力达到或超过70kN时,传感器输出对应的电流值14mA,当超载时间超过10秒时,操作台上讯响器报警,并实现斗轮驱动电机停止。传感器机械抗拉能力为220kN。正常工作状态因拉力小于70kN,传感器输出电流小于对应于70kN时拉力的电流值14mA,报警及保护均不动作。为减少报警与保护的频繁动作。在PLC程序设计中已给定过载延时10秒,过载时间小于10秒时报警与保护均不动作,以保证正常的取料工作效率。本检测装置涉及到的有关电气与控制方面的内容,参见电气说明。传感器共有三个接线端一端为12V直流输入,一端为输出,一端为地线。


 传感器与检测仪表的要求
  1、使用机构:斗轮堆取料机斗轮机构过载检测与控制
  2、受力方式:拉压。
  3、载荷范围:-20kN至110kN.过载时160kN。
  4、载荷特点:脉动变化,应具有机械抗疲劳能力。
  5、输出要求:电流输出4-20mA,对应0kN至110kN.
  6、工作环境:室外露天,环境温度-20至35°C, 应具有IP65防护等级并 带接线端子及接线盒从传感器至放大器电缆长20m.
  7、使用4-20mA中对应70kN一点送入PLC实现过载自动控制.
  8、给出详细输出电流与对应载荷曲线。
  9、从放大器4-20mA输出屏蔽连线长70m送至电气室。
  10、输出允差0.5%F.S,线性滞及重复性误差小于0.5%F.S。
  11、机械过载能力大于200%F.S。
  12、输入电压直流12V。
  13、取样电阻(负载电阻)小于300欧姆。
  14、提供使用说明书,详细说明使用方法,各接线用途,线号及颜色。
  15、出厂产品合格证书。
  16、传感器连接方式:航空插头。
  17、出厂前对传感器与放大变换器必须标定好并提供标定说明,并有计量部门认可。
  18、供货范围:传感器,放大变换器,传感器到放大变换器电缆20m,放大变换器至电气室电缆70m.

liyimin 1999-9-10
