滚筒式混匀取料机原理



Principle Of Barrel Blending Reclaimer

 Liyimin   李毅民 2007-7-5

    滚筒式混匀取料机是一种高混匀效果的混匀取料机,其取料能力在400t/h-5000t/h。目前****能力的的滚筒取料机为5000t/h,大车跨度36米,应用在巴西的铁矿场。

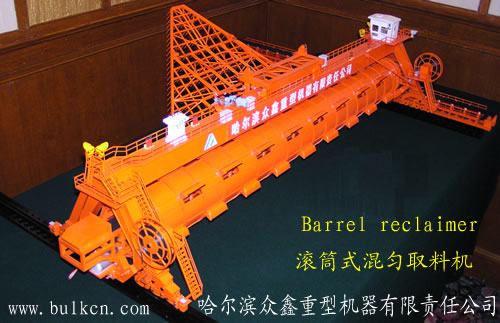

    滚筒式混匀取料机是由大车走行装置、门架装置、滚筒取料装置、皮带机、皮带机梁、料耙装置、料耙小车、电缆卷筒、司机室、电气室等组成。

    混匀滚筒取料机的工作原理是:工作时大车是连续走行的,其走行的速度较慢。滚筒支撑在门架主梁的下面。滚筒上装有多个料斗,当滚筒转动时料斗挖取物料并卸到滚筒中的机上皮带机上。机上皮带机将物料卸到地面皮带机上。机上皮带机安装在一个支撑梁上,支撑梁的两端固定在门架的两侧的支腿上。在主梁的上部装有一个小车,小车上装有料耙,料耙由曲柄驱动在一定的范围内沿主梁长度方向来回摆动,并将料堆侧面之物料耙下到滚筒的下部。使得滚筒上的料斗可以挖取物料。在任何时间里物料都是在全断面上被挖取的并到皮带机上。所以,均化的效果特别的好。

    滚筒式混匀取料机比较适合于对均化效果要求比较高的炼铁厂的铁矿石均化料场。
