李毅民 By liyimi 2007-1-26

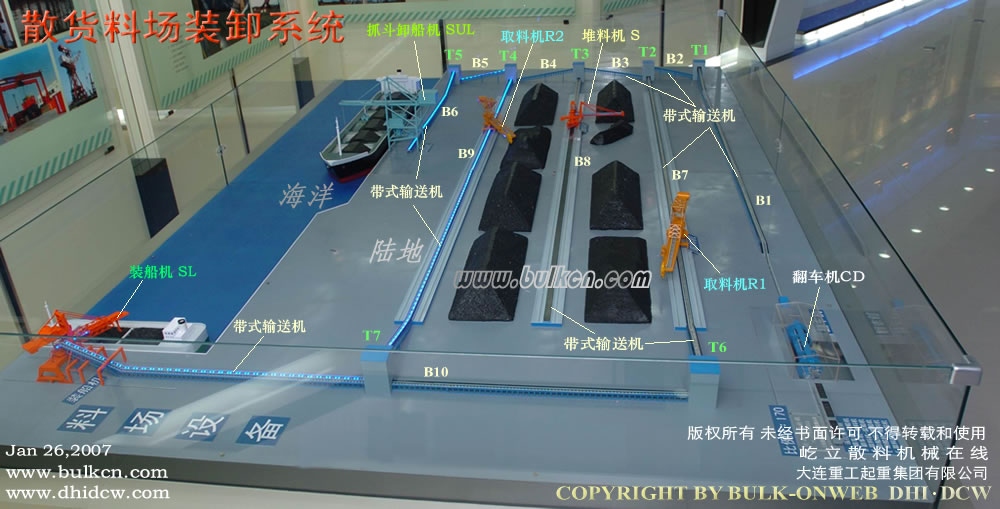

本系统是一个卸车、卸船、装船码头的装卸系统。

在本系统中设有两个靠船泊位。一个卸船泊位,一个装船泊位。两个条形料场。料场系统的功能是卸火车的来料,卸大船的来料,为小型船装船。为了提高效率,在系统中设有可以直接在卸车的同时装船或在卸船的同时直接装船的工艺流程。本系统共有6个流程,其中常用的为4个流程。本流程为一个示例,在许多的用户的实际使用中可以根据自己的需要举一反三的进行变化。但是,在确定并施工以后是不易进行过多的更改的。

在系统中主要设备组成:

序 号

设 备 名 称

数量  台

设 备 代 号

附  注

1

翻车机系统

1

CD



2

斗轮取料机

2

R1,R2



3

堆料机

1

S



4

装船机

1

SL



5

抓斗卸船机

1

SUL



6

地面皮带机

8

B1,B2,B3,B4,B5,B6,B7,B8,B9,B10



7

转载塔楼

7

T1,T2,T3,T4,T5,T6,T7

T2,T4 带翻板可以改变物料流向

  系统的主要工艺流程表

流程代号

系  统 流  程

流程名称

CD→B1→T1→B2→T2→B3 → T3 → B8-→S

卸车堆料工艺流程

SUL→B6 →T5 →B5→T4→B4→T3→B8→S

卸船堆料工艺流程

R1→B7→T6→B10→SL

取料装船工艺流程 1

R2→B9→T7→B10→SL

取料装船工艺流程 2

SUL→B6→T5→B5→T4→B9→T7→B10→SL

卸船装船工艺流程

CD→B1→T1→ B2→ T2→B7→T6→B10→SL

卸车装船工艺流程

大多数的用户的工艺流程的设计和用户的实际地理位置,厂区的原有布置,码头的布局等多方面因素有关。流程的设计应当主要考虑以下几个方面问题:

1、  料场需要存储的总物料量;

2、  存储物料的周转时间;

3、  料堆的数量、物料的种类和位置;

4、  物料运送起点的位置;

5、  物料运送终点的位置;

6、  各个流程的物料的通过能力;

7、  整个料场的标高的变化;

8、  地面皮带机的总长度;

9、  堆取料机的设备选型;

10、 装船机和卸船机的设备选型;

11、 是否需要混匀功能;

12、 系统的供电与通讯;

13、  系统的环保问题;

14、 给水与派水;

15、 系统的土建设计和施工的费用;

16、 原有住宅的动迁;

17、 土石方工程费用;

18、 港口建港的方案和预算及其施工;

19、 铁路和公路的施工预算和施工

20、 上级主管部门对项目的审批;

21、 各项项目和工程的招标;

22、 项目的实施、安装、调试;

23、 项目的试投产和验收。

   流程的确定直接影响到直接用户最终的利益。所以需要由最终用户参加并共同讨论系统的流程和方案的设计。

   李毅民   By Li yimin  2007-1-26
