翻车机系统组成与原理(一)  2007-2-15

               liyimin

  翻车机系统由翻车机、拨车机及其轨道装置、推车机及其轨道装置、迁车台、夹轮 器、逆止器、洒水除尘装置等组成。系统平面布置图见图1。

调车及翻车作业程序->一个工作循环过程

  为了方便叙述翻车机及调车设备的一个工作循环的操作顺序,将前一个工作循环中停放在翻车机内的空车编号为1#车,即将翻卸的为2#车,与2#车联挂的为3#车。操作过程如下:

a 拨车机牵引整列车慢速前进,当2#、3#之间的车钩位于翻车机进车端前5m停止。

b 人工(或利用摘钩平台)将2#、3#车联挂车钩打开,夹轮器夹紧3#车车轮。

c 拨车机牵2#车前进,并与1#车联挂。

d 拨车机牵引2#车在翻车机内定位。

e 拨车机与2#车自动摘钩。

f 拨车机推送1#车在迁车台内定位。

g 当拨车机大臂始离翻车机禁翻区的同时,翻车机进行翻车,然后回原位。

h 拨车机与1#车自动摘钩。

i 拨车机后退一段距离。

j 迁车台向空车线行进,并与空车线对位。

k 同时拨车机大臂抬起,拨车机高速返回。

l 同时推车机将空车推出迁车台,停在逆止器外侧,迁车台返回重车线。

m 拨车机大臂下降,然后与下个车皮联挂。

  至此一个工作循环完毕进入下一个工作循环,如此循环作业,直至整列车翻卸完毕,每节车卸车周期大约145S。

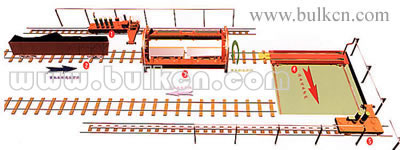

图 1系统平面布置图

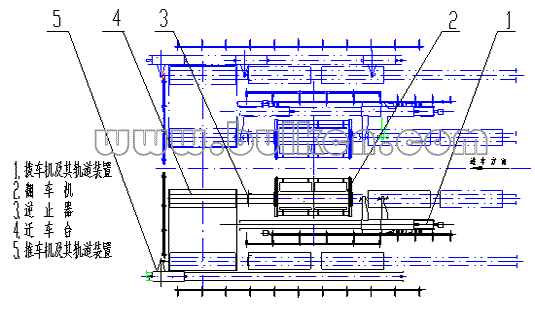

图 2 折返式翻车机系统布置图
