设计特征:
Hillmar 公司hillmar_img 系列电缆卷筒,结构紧凑,标准系列化产品能够满足不同型号电缆的工作要求.电缆卷筒可由几种传动装置进行驱动, 如:
--磁滞联轴节驱动
--涡流磁滞联轴节驱动
--变频电机驱动
在包装和运输过程中,电缆卷筒可附带或不附带电缆.在运输条件允许的情况下,公司可以供应电缆,并且能预先安装在电缆卷筒上。Hillmar 公司的电缆转筒能够满足各种不同的动力,控制和光纤电缆的工作要求。设备防护漆按照国际标准执行。电缆卷筒的转动速度范围广泛,适合不同需求。按照用户要求制造的电缆卷轴可以在狭小的空间内使用。在出厂前,电缆卷筒要经过严格的检查和检测,不锈钢滑环箱为标准件。
|
|
|
|
设 备 配 置
用户可以根据自己的需要选择如下配置:不锈钢卷盘电缆夹具及其它固定电缆的部件;安装设备工具, 卷缆工具,电缆维修工具,还能提供传输控制和数据的光纤电缆的转动连接件。根据用户要求制作的滑环。备有从600V到20KV 的电缆滑环。在600V或1000V 的电压下,公司提供从30到60安培的控制线路的滑环。
|
|
|
|
|

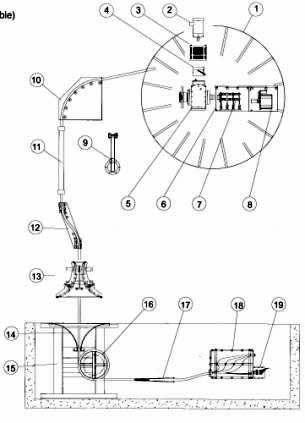

Hillmar 公司的服务如下所示的图表,能够清楚地表示一台电缆卷筒的结构布局.图表显示是一台单排缠绕, 带有和光纤转动连接装置的磁滞联轴节驱动的电缆卷筒.电缆卷筒装置的主要组件列表如下:
|
|
1、卷盘(包括多排缠绕 转轴) 2、标准电动机
3、磁滞联轴节
4、制动器
5、齿轮箱
6、防护罩
7、动力和控制滑环
8、光缆转动连接器
9、扁电缆的密封管(按用户要求)
10、“N”形电缆转向装置 |
11、垂直方向导管
12、“S”形电缆转向装置
13、导缆架
14、翻转漏斗
15、电缆固定安装架
16、电缆安装架
17、电缆夹具
18、配电箱
19、光纤连接箱 |
