 我的发电机---“最早的机电一体化项目”

                 By  liyimin 李毅民 2004-2-8   (2009-3-10补充图片文稿)

     二十岁那年的春天,我在乡下做了一个发电机。当时电力紧缺,经常停电。停电后还要用电,怎么办?发电。当时有一台195型柴油手扶拖拉机,最高转速为2000转/分,功率是12马力,换算下来大约8kW。还有一台7.5kW的四极转速为1480转/分的异步鼠笼电动机。鼠笼电机轴上有现成的三角皮带的皮带轮,电机上的皮带轮和手扶拖拉机柴油机上的皮带轮的直径相同,三角皮带的轮槽也相同,刚好可以将电机和柴油机使用皮带轮、皮带连接起来。

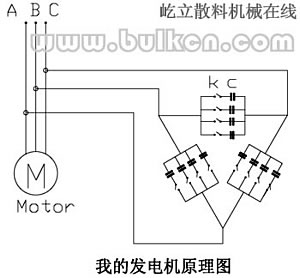

    在朋友的帮助下,买来了三十几个是4微法的油浸电容。三十几个拨动开关,每个电容和一个开关串联起来,然后用串联后的电容和开关连接成三角形,将最后形成的三根线与电机的三根线连接。电机也是采用三角形连接。使用前将所有的开关断开。

   先将电机和柴油机固定好,连接上皮带,调整好皮带的松紧度。

   发动柴油机,手摇发动手柄快速转动几周后柴油机就发动起来了。柴油机的转动带动了电动机的转动。电机转动后开始逐步的合上拨动开关,开关的拨动是每相数量相同。这时在电机的三根线上的相电压和线电压是相同的,已经分别在各个相上接上电炉,灯泡等负载,并接上了一块万用表。由于电机已经转动起来,照明灯泡和电炉都开始发光发热。调整柴油机油门的大小可改变发电的电压,调整电容量的大小也可改变输出电压的大小。当时也没有频率表也不知频率距50赫兹相差多大,只是凭着感觉调整着柴油机的转速。当柴油机的转速很低时输出的电压只有几十伏,在载荷较小的条件下最高的电压输出约250伏。调整电容量的大小是为了调整励磁电流,当载荷较大时电容量也需要相应的加大。如果载荷较小时要减少电容量,不然电压会过高。

    发电机试验成功后就交给了当时的电工,我离开了那里,后来不知道他们用那个发电机有多长时间。

    其实这种发电的方式其频率和电压是不易控制的,电源的波形必然会有许多谐波。但它满足了当时那个条件的需要。

  发电机的试验过去那么多年了,但那是我最早的“机电一体化项目”。通过发电机的试验使我认识了柴油机、电动机、皮带传动等肤浅的机电基础知识。也萌发了对机械、电力拖动的兴趣。最终走上了大型机械产品设计的岗位。









 By  liyimin 李毅民  2004-2-8
