您所在位置:优质新产品新技术-> YSZ-M45系列高压油脂输送站 优质产品.                 返回新产品新技术

  制造厂 秦皇岛山海关北方港口机械润滑设备厂 特点:由液压驱动润滑泵,能过滤、压力高、寿命长、使用可靠。

一、          概述

    YSZ-M45型高压油脂输送站是总结现有的油脂润滑泵的优缺点的基础上,针对现行港口机械设备使用的油脂润滑泵压力小、润滑油脂输送不到位,机械构件易于损坏等问题而研发的一种新型全液压油脂输送站。该站是利用液压驱动柱塞群体达到输送润滑油脂的全液压高压油脂输送专用设备。YSZ-M45型高压油脂输送站还设计配备了油脂搅拌功能、储油桶缺油报警功能、油脂回流功能和油脂堵塞报警功能(PLC接口)。因此YSZ-M45型高压油脂输送站具有压力大(45兆帕)、体积小、结构紧凑、补脂可靠、功能齐全等特点。处于国内同类产品先进水平。

二、          使用范围:

    YSZ-M45型高压油脂输送站分二种机型:YSZ8-M45型和YSZ12-M45型。YSZ8-M45机型适用各类门机旋转以上(包括旋转)的集中润滑系统;YSZ12-M45机型适合各类门机、堆取料机大车走行(分海侧、路侧)的集中润滑系统。YSZ-M45型高压油脂输送站广泛适用于全国各港口门机、斗轮机和各大矿山装车楼等大型机械的补脂润滑及保养。是专门为解决各种门机、斗轮机大型构件的集中润滑和日常维护保养而提供的一种全新的保证有效集中润滑的专用设备。

目前,YSZ-M45型高压油脂输送站已经用在大连港装船机、卸船机,武汉红光港机厂,南京港制造的门机,秦皇岛港第五期改造工程上配套使用,并且受到全国十余家港机厂的青睐和好评。

三、技术特征

  YSZ-M45型高压油脂输送站技术参数

二、技术参数

序号





YSZ8-M45

YSZ12-M45

1

主机工作压力(Mpa

45

45



2

主机远程工作压力(Mpa

20

20

50m

3

单线供脂量(ml

11

11



4

供脂线数

8

6+6



5

总油脂挤排量(ml/min

176

198+198



6

储储油桶容积(L

30

30



7

适用油脂

0#~1#锂、钙基脂



8

电机功率(KW

1.5

1.5



9

环境温度(℃)

-20~80



10

机体外型尺寸(mm

950×900×500

1040×900×500



11

油脂输送站外型尺寸(mm

1000×900×600

1200×1000×600



12

总重量(Kg

200

240





四、结构与工作原理:

1、              结构

YSZ-M45型高压油脂输送站整体结构分:储油桶(桶内搅拌机构,荷重传感器)、抽送油缸、液压动力缸、柱塞体和液压站五部分组成。(见图1

YSZ8-M45               YSZ12-M45



                   1

2、              工作原理

YSZ8-M45型高压油脂输送站是采用一套完整的双活塞杆往复运动液压系统来实现抽脂、供脂的。当活塞向右侧运动时(此时柱塞体内的各路柱塞杆借助于液压缸内柱塞付的推力,已经将各路柱塞体把油脂均匀地推送到各路分配器)抽送油缸内的移动阀打开,储油桶内的油脂经过抽送油缸的活塞产生的负压(抽力)将油脂抽到抽送油缸内,完成抽脂动作。

当活塞向左侧移动运动时;抽送油缸体内的移动阀关闭,油桶进油关死。抽送油缸两侧出油口打开,抽送油缸内

                      3

的活塞将油脂经其两侧的油管均匀推挤到柱塞体各柱塞杆腔内。完成送油动作。至此,周而复始循环工作。不断将油

脂输送到目的地。(见:附图2-1说明)



2

(注:YSZ12-M45YSZ8-M45原理相同,是YSZ8-M45的结构改型)

说明一、储油桶的搅拌机构

储油桶是指油脂输送站的储油桶。因为受天气和润滑脂黏度的影响,为了克服油脂黏度,便于油脂流动,本油脂输送站储油桶设计增加了齿轮齿条拨杈机构,从而达到搅拌油脂作用。详见附图3:(储油桶搅拌机构图)

               (图3



说明二、储油桶缺油报警机构

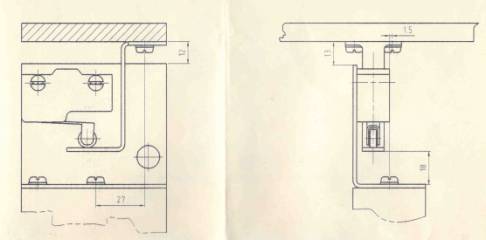

储油桶缺油报警是由荷重传感器机构实现的。利用储油桶装满油脂时的重力,随着油脂使用逐渐减少变轻,通过这一物理变化,用电器开关传感器将传感器发生的位移信号变

成电信号,传送到控制箱,当储油桶油位减少时,电控箱发出指令主动关闭电机,提醒加油。达到缺油报警的目的。详见附图4:(储油桶缺油报警机构图)

                 4

说明三、油脂回油机构

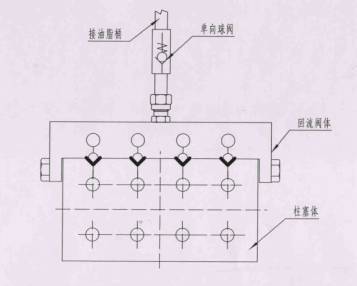

  油脂回油是指油脂输送站将经输送站输出的油脂某一或多个支路到达目的地时,目的地用油饱和或用油有故障等原因,需要切换供脂将油脂输送回储油桶以免浪费油脂且不影响其它油路的供脂需求。因此设计了油脂回流机构。其机构主要由回流阀组成。根据需要回流阀分为一、二、三、四路。使用单位可根据需要向供货单位提出是否安装配备。详见附图5:(油脂回流阀)

                   5



                       5

说明四、堵塞报警机构

油脂输送站将油脂通过各支路输送到目的地上的分配器,分配器又将油脂分路到润滑点上。当分配器上某一路润滑点发生堵塞时,安装在分配器堵塞报警机构就会发出信号给控制箱,控制箱发出报警。

说明五、PLC接口

    使用时请详细阅读电器原理图(状态、外控)

五、          安装与调试

YSZ-M45型高压油脂输送站安装简单方便。一般情况厂家已将机体装入外罩箱内,现场安装时只需将外罩箱底座两边角钢座焊接在设备上即可。

1、现场安装时要符合有关设备安装技术规定,按使用单位技术要求和指定地点安装。

2、调试时应将溢流阀拧到初始位置。调节电控箱内的时间继电器;YSZ8-M45型高压油脂输送站时间一般设置14~15秒之间;YSZ12-M45型高压油脂输送站时间一般 设置9~10秒之间;(一般出厂时已设置完毕,现场安装调试时应进行检查是否符合上述设置要求)。

3、检查设备安装齐备后,点动“启动”按钮,注意有无异常声音,如发现异常情况立即按“停止”按钮。先停机切断电源后再进行故障排除。如无异常情况,调节溢流阀使液压站工作压力在3~5Mpa之间。(YSZ8-M45型高压油脂输送站与YSZ12-M45型高压油脂输送站调节工作压力一样)

4、连结配管,检查现场走线,试车、工作。

5、建议使用单位:

1 YSZ12-M45型每日开机4~5min

      YSZ8-M45型每日开机4~5min

2)定期换油加油时,严格按厂方要求的油脂型号

换油时要注意保持储油桶和设备机身清洁,严防油脂掺入异物,以影响设备正常工作。

                  7

六、          故障与排除

序号

设备故障现象

检查部位

排除方法

备注

1

主油缸不工作

1、  电机电源是否接反2、叶片泵溢流阀工作压力是否按说明书调节正确。



2

单一出口阀无油

出口阀不能起到逆止功能,清洗出口阀或更换出口阀



3

群体出口阀无油

1、  主油缸是否工作正常(见序号12、  储油桶内油脂是否向下流动(见序号4



4

储油桶不下油

1、  抽送油缸内的滑阀时候滑动自如2、  滑阀的进油口是否与储油桶下油口同一轴线。看滑阀端面标记“↑” √,其它均为错误方向

“√”代表正确方向

5

出口油脂含气

检查并更换抽送油缸内的“O”型密封圈



从2007年12月6日

YSZ-M45系列高压油脂输送站

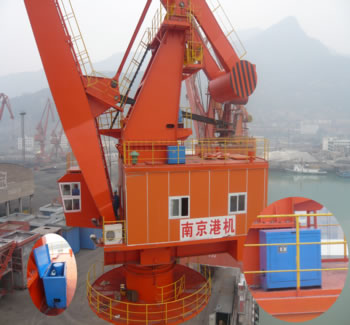

应用在门座起重机上的YSZ-M45系列高压油脂输送站

河北秦皇岛山海关北方港口机械润滑设备厂

电话:0335-5153087 传真:0335-5167430

邮编:066200 联系人:谷绍斌

地址:河北秦皇岛山海关铁路街东段
